Placa Exterior para Kit Videoportero 3330 Fermax
Fuera de stock
1.210,00 €
Impuestos incluidos
Placa Exterior SKYLINE para Kit de Videoportero 3330 de Fermax
SKYLINE es la placa de calle de perfecta para instalaciones contemporáneas que requieren la integración de múltiples sistemas: información, comunicación y control de accesos.
Se crea a partir de la combinación de diferentes piezas: marcos de distintas medidas y módulos para cubrir diversas necesidades, pulsadores, etc.
Placa Exterior SKYLINE para Kit de Videoportero 3330 de Fermax
SKYLINE es la placa de calle de perfecta para instalaciones contemporáneas que requieren la integración de múltiples sistemas: información, comunicación y control de accesos.
Se crea a partir de la combinación de diferentes piezas: marcos de distintas medidas y módulos para cubrir diversas necesidades, pulsadores, etc.
.
La placa está compuesta por:
.
- Marco Skyline 3V S4 Ref: 7333
- Medidas placa: 130x199 mm (ancho-alto).
- Medidas caja empotrar: 115x185x45 mm (ancho-alto-profundo).
.

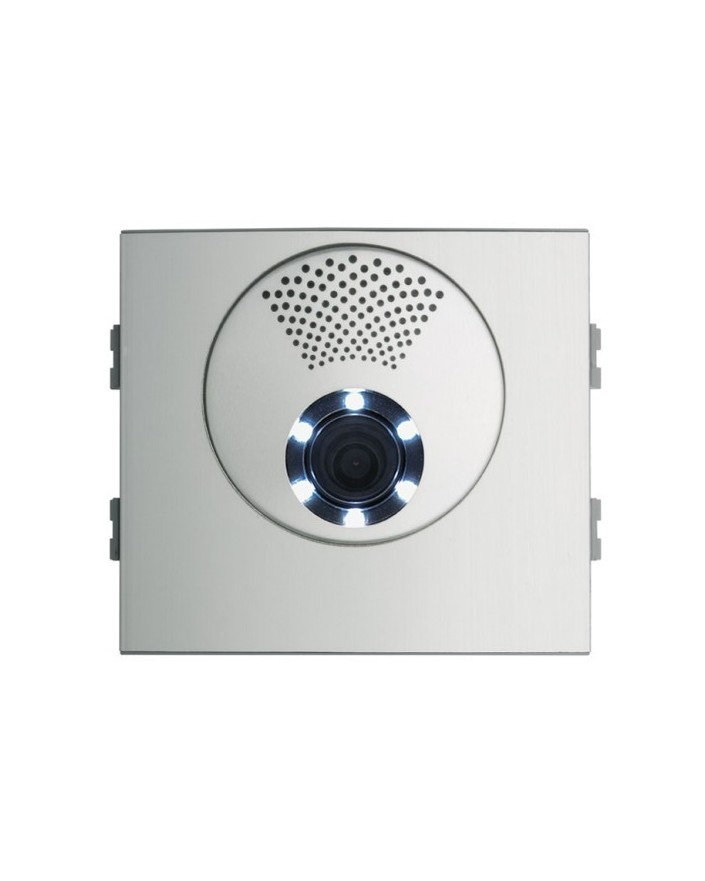

- Modulo Video W VDS Color Skyline Ref: 7421
Módulo amplificador video color, para incorporar en placas de videoportero de la placa SKYLINE. El nuevo diseño integra las funciones de audio y video en un mismo módulo. Para instalaciones de videoportero. El módulo incluye, el amplificador (grupo fónico) que incorpora los circuitos electrónicos necesarios para el funcionamiento del sistema de audio, apertura de puerta, etc. Éste dispone de ajustes de volumen, tanto en sentido calle-vivienda como vivienda-calle, para que el instalador pueda ajustar el nivel óptimo y la telecámara COLOR con iluminación integrada y sistema de regulación pan&tilt para ajustar el objetivo de la cámara.
.
Sistema VDS:
Sistema de portero y videoportero de instalación simplificada, que no emplea hilos de llamada por vivienda.
La llamada se efectúa mediante la transmisión de un código de llamada digital generado por el amplificador VDS.
- En obra nueva, la instalación puede realizarse con el siguiente tipo de cableado: UTP CAT5 / 5 Hilos / 3 hilos + Coaxial (video). Permite gestionar edificios de hasta 199 viviendas, 2 accesos de entrada y central de conserjería.
Distancia máxima desde primer acceso a última vivienda: 200 m.
- En reposición, se puede realizar el cambio de portero analógico a videoportero aprovechando el cableado existente. La capacidad y distancia del sistema dependerá del cableado de la instalación.
El amplificador VDS incluye de serie sintetizador de voz. Al accionarse el abrepuertas se emite un mensaje: "puerta abierta, cierre después de entrar". Los terminales de vivienda requieren de una sencilla programación que se realiza desde la placa de calle. Mediante esta programación se asigna a cada terminal (teléfono o monitor) un código de llamada. La comunicación es privada.
Cableado
Audio: bus de 3 hilos.
Video: UTP CAT5 / 5 Hilos / 3 hilos + Coaxial (video).
Distancia máxima desde primer acceso a última vivienda: 200 m.
ESPECIFICACIONES TÉCNICAS
Video
- Resolución: 500 lineas.
- Sensor: 1/3” color CMOS.
- Nº de pixeles efectivos: 469K
- Mínima iluminación externa: 1 lux.
- Relación S/N >45dB.
- Refresco de cuadro= 25 fps.
- Auto iris.
- Ajuste de contraluz automático.
- Ángulo de visión 68º H, 51ºV.
- Visión en color nocturna mediante leds blancos.
Medida Módulo.
- Módulo W: 105,2x95 mm (ancho-alto).
Alimentación del sistema: 18 Vdc
Consumo:
- en reposo: 40 mA.
- llamada: 170 mA.
- audio activo: 300 mA.
- audio+video: 380 mA (consumo cámara: 80mA)
- Iluminación módulo led tarjetero: 35 mA por módulo.
IPK-437
Potencia audio sentido vivienda-calle: 2W
Potencia audio sentido calle-vivienda: 0,15W
Volumen regulable en ambos sentidos
Temperatura funcionamiento: -10 a 60 ºC
.

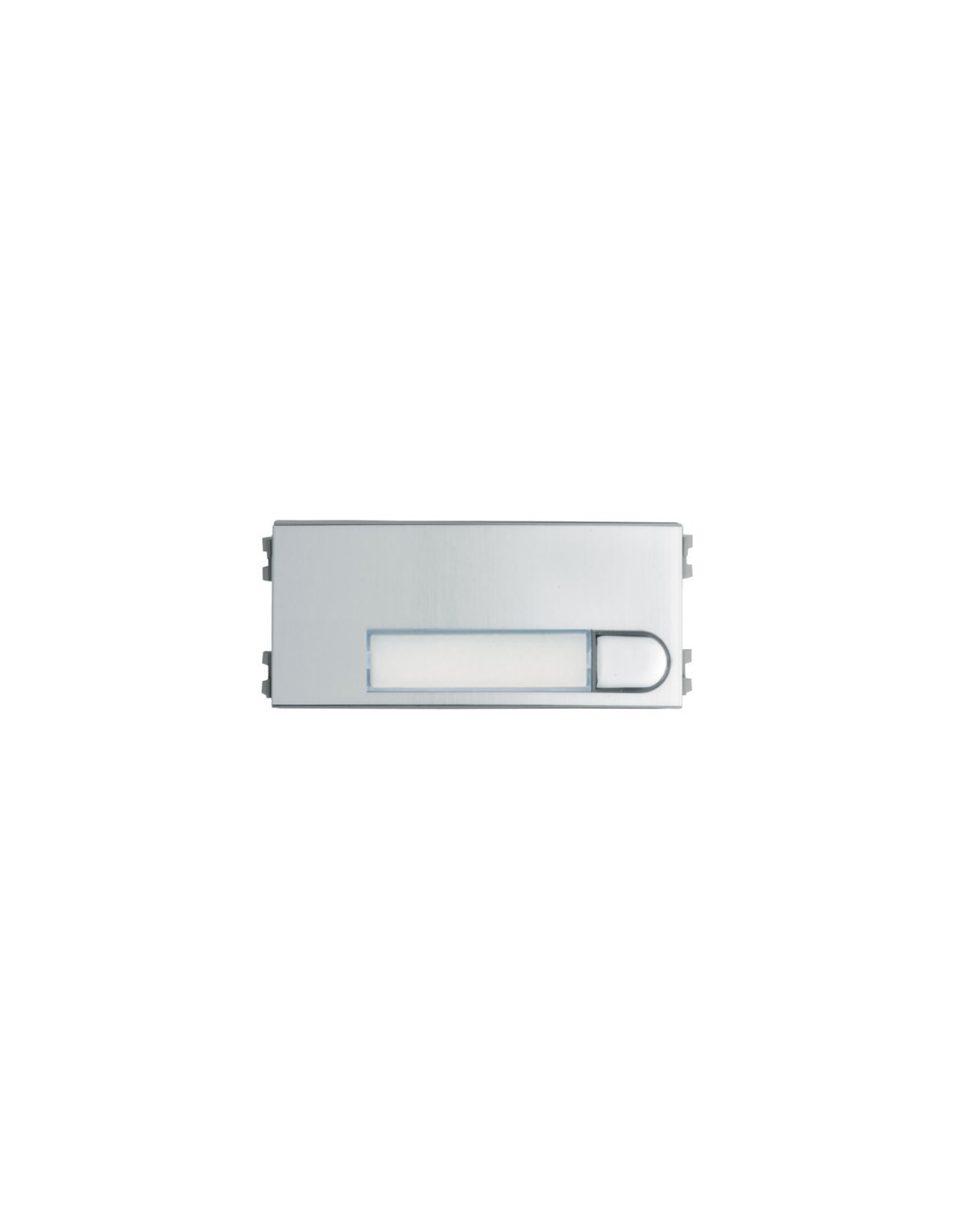

- 1 Pulsador 101 V DUOX/BUS2/VDS Skyline Ref: 7375
Pulsadores de llamada integrados en módulos de pulsadores para la nueva placa SKYLINE, para su ubicación en el marco de la placa.
Pulsadores de Llamada de zamak inyectado con acabado cromado, en línea con el perfil curvo de la placa. Estanco para exteriores. Dotados de contactos especiales con baño de oro que les proporcionan mayor durabilidad. La pulsación del botón de llamada es confirmada mediante un testigo acústico que emite el amplificador.
Los pulsadores incluyen un tarjetero de policarbonato (acceso frontal), para alojar una etiqueta con el nombre del propietario de la vivienda y el número de puerta. Iluminación integrada que permite visualizar los tarjeteros, aún en la más completa oscuridad. Son metálicos y tienen una forma redondeada en línea con el perfil curvo de la placa.
El montaje de los módulos de pulsadores es extremadamente sencillo. Una vez elegida la combinación de módulos según el número de viviendas, procedemos a encajarlos en el marco de la placa.
El sistema de anclaje consiste en una leve presión desde el interior hacia el exterior. Finalmente, los distintos módulos de pulsadores se unen mediante unos conectores fácilmente enchufables que se incluyen.
Módulos disponibles de pulsadores simples y dobles.
ESPECIFICACIONES TÉCNICAS
Consumo: 3 mA (iluminación por fila de pulsadores).
Desarrollados para sistemas VDS y BUS2. No requieren módulos de extensión de llamadas.
PLACA3330
